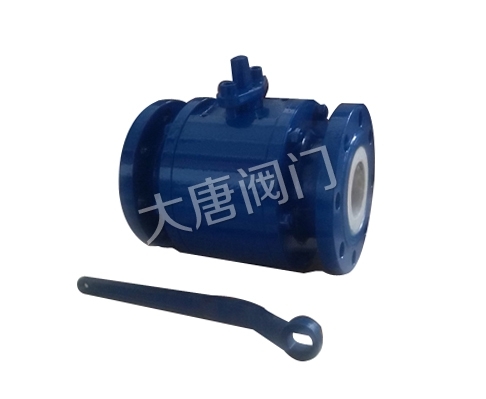

半衬陶瓷球阀Q41TC

Q41TC半衬陶瓷球阀

型号：Q41TC-16C Q41TC-16P Q41TC-16R Q41TC-16RL

一、特点：

1、 O型球体与阀座采用高性能结构增韧陶瓷制造。半衬陶瓷球阀具有高耐磨的特点。

2、 陶瓷加工采用日本磨削设备制造，球体成型圆度尺寸精度ji高，光洁度达w2级，利用陶瓷本身自由润滑性，可取得很好的密封效果。

3、 陶瓷球阀具有金属球阀 的绝dui优势，使用寿命是钛金属、蒙乃尔金属阀门2—4倍。

二、适用工况

适用于高磨损工况条件下，钢厂、高炉煤气除尘系统，电厂脱硫系统。

三、技术参数

1、形 式：浮动式；

2、公称压力：0.6MPa-10.0MPa；

3、公称通经：DN20-DN300；

4、适用温度：-40℃ +425℃；

5、连接形式：法兰连接；

6、驱动方式：手动；

四、性能特点

1、所有介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度（洛氏硬度HRC90），仅次于金刚石。因此，本阀具有ji高的耐磨损性。

2、球体采用先jing研磨设备及工艺制造，球圆度精度高，表面质量好，与阀座对研后，利用Zr02陶瓷的自滑润性，可取得很好的密封性能。

3、彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。

4、陶瓷良好的耐磨性，让本阀经久耐用，可靠性及高，使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。

5、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有 的绝dui优势，也是目前wei一合适此类介质的阀门。

五、结构特点

　　半衬硬密封陶瓷阀门特点：

　　1、阀门壳体厚度超过国家标准GB、JB和美标ANSI的标准数据要求,主体材质化学元素和力学性能达到国家规定标准要求。壳体三段结构设计，体型坚固，外型美观。

　　2、阀杆材质化学元素达到国家规定标准要求，精工细磨，表面经抗蚀氮化或调质处理，保证阀杆具有良好的力学性能及抗腐蚀能力。

　　3、内置缓冲补偿弹性垫圈，确保稳定良好的密封性。并且在含有杂质介中，不容易卡死造成球的破裂。

　　4、半衬硬密封面陶瓷球阀的密封圈与球体均为结构陶瓷材料, 其化学稳定性加上ji高的的硬度（硬度HRA88以上，仅次于金钢石）的特性。因此，陶瓷具有高抗压强度，高耐磨损性，优良的抗氧化和耐腐蚀性能，耐高温，隔热性能良好。

　　5、 以精准的研磨技术（半衬陶瓷硬密封球阀结构简图台湾引进）与先jing的机械设备制造生产。阀门结构简洁，流道顺畅，介质流动阻力小。硬密封陶瓷内件，由六件科学合理的设计组成，球体、阀座面接触加工,使得球与座内R与外R紧密结合,球圆精度高、表面质量好、使整阀扭矩轻、阻力小、 密封性达到零泄漏。

　　6、应用领域：火力发电厂、钢铁、石油、化工、造纸、生物工程、等行业。适用于锅炉蒸气、石灰浆液、含颗粒海水输送、高硬度颗粒、含软颗粒又带腐蚀性介质、粉末、烟气脱硫、排灰、排渣、给水处理。依用途更换材料,可用于不同温度和介质中。

六、为什么选用陶瓷球阀

　　半衬陶瓷阀门采用具有you异性能的结构陶瓷材料，使其拥有普通金属或者塑胶材料阀门 的优势。胜中陶瓷阀门采用99.5%高纯度氧化铝陶瓷制造，保证阀门在各种工况下都具有you异的性能。

　　1、耐腐蚀 99.5%氧化铝结构陶瓷的化学惰性很强，和大部分有机物和无机物都不反应，也不会污染介质，对大部分的酸和碱来说，氧化铝结构陶瓷的物理和化学性能都很稳定，即使服役多年性能也不会退化。

　　2、耐磨损 99.5%氧化铝陶瓷比氧化锆的硬度高43%，比日用陶瓷硬度高140%，比不锈钢的硬度高730%，达到HRA88，仅比金刚石、氮化硅、碳化硅低一点，这种特性也决定了陶瓷阀门具有非常好的耐磨损性能。

　　3、多种阀芯可供选择

每一个规格的球阀都有V型调节型和O型两种阀芯。可以高精度地调节流量。同时，采用加强的阀芯也使阀门流道的磨损降到z低。

大唐陶瓷阀门zhuan业生产陶瓷球阀、陶瓷闸阀、陶瓷出料阀、陶瓷蝶阀、陶瓷截止阀、陶瓷止回阀、陶瓷放料阀、陶瓷进料阀、陶瓷旋转阀、陶瓷排渣阀、陶瓷刀闸阀、陶瓷调节阀、摆动式陶瓷进料阀、气动陶瓷阀、电动陶瓷阀、耐磨阀门、耐腐阀门、搪瓷球阀、搪瓷放料阀、搪瓷隔膜阀等系列产品。
